Hvordan vedligeholder man S20 industriel letbane?

Hvordan vedligeholder man S20 industriel letbane?

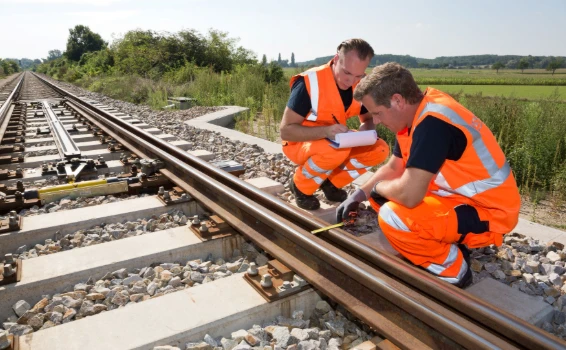

VedligeholdelseS20 industriel letbaneer anderledes end at vedligeholde tunge-transportspor, fordi disse skinner ofte bruges i barske, mere afgrænsede miljøer som miner, murstensfabrikker eller midlertidige byggepladser. Da S20-profilen (ca. . 19.8 kg/m) er relativt let, er den mere modtagelig for deformation og justeringsforskydninger under gentagne belastninger.





Effektiv vedligeholdelse bør fokusere på tre kerneområder:geometrisk stabilitet, overfladeintegritet, ogforbindelsessikkerhed.



1. Geometri og justering



• Målerovervågning: Hyppige kontroller er afgørende; selv en lille udvidelse i smalsporede-S20-systemer forårsager afsporinger.



• Nivellering: Undgå at "pumpe" sveller i mudder/ustabil jord for at undgå permanent skinnebøjning eller snapping.



• Curve Watch: Overvåg "sideslid" på skarpe industrielle sløjfer for at bevare styrende integritet.



2. Befæstelser og forbindelser



• Sammenspænding: Sørg for, at DIN 5901 bolte er tilspændt. Dette forhindrer "dyppede skinner", der ødelægger køretøjets hjullejer.



• Krybekontrol: Fastgør clips og pigge for at forhindre langsgående skinnebevægelse forårsaget af hyppig industriel bremsning.



3. Slidgrænser & overflade



• Lodret slitage: Dekommissionering, hvis hovedslid på over 25–30 %. S20-profilen har minimalt offerstål.



• Punktslibning: Udjævn grubetæring eller spartling tidligt for at forhindre revner i at udvikle sig til fulde tværgående brud.



• Smøring: Brug flangesmøremiddel på kurver for at reducere friktionen og forlænge skinnens levetid.



4. Korrosion & dræning



• Klar dræning: Forhindrer vandsamling. Korrosion på nettet eller foden er den førende årsag til pludselig S20-fejl.



• Beskyttende belægning: Påfør anti-korrosionslag (bituminøst) i fugtige miner eller kemiske anlæg.



Hvad er de dimensionelle standarder for S20 jernbanesektionen?



S20-skinneafsnittet er strengt defineret af DIN 5901-standarden, der kræver en totalhøjde på 100,00 mm og en bundbredde på82,00 mm. Disse dimensioner sikrer, at skinnen giver tilstrækkelig lodret stivhed til at spænde over industrielle sveller, mens den7,00 mmvævstykkelse forhindrer knæk under tryk. Det konsekvente30,00 mmhovedbredde er afgørende for at sikre ensartet kontakt med kranhjul, minimere friktion og energiforbrug i automatiserede systemer.





Størrelse	Skinnehøjde (mm) A	Bundbredde (mm) B	Hovedbredde (mm) C	Webtykkelse (mm) t	Vægt (kg/m) *
S10	70	58	32	6	10
S14	80	70	38	9	14
S18	93	82	43	10	18.3
S20	100	82	44	10	19.8
S24	115	90	53	10	24.4
S30	108	108	60.3	12.3	30.03



Hvilke materialekvaliteter giver den bedste RAIL S20 MATERIALSTYRKE?



For permanente industribaner, den55Q kvalitet giver den optimale RAIL S20 MATERIALSTYRKE med en trækstyrke på større end eller lig med 710 MPa. Denne høje-kulstofformulering resulterer i en overfladehårdhed på 200-240 HB, hvilket er afgørende for at modstå det slibende slid og lokaliserede belastninger, der er almindelige i minedrift og lagermiljøer. MensQ235B er tilgængelig til lave-midlertidige installationer, er 55Q-materialet det professionelle valg til at maksimere sporets levetid og sikkerhed.





Q235B	Mekanisk egenskab						Kemisk sammensætning (%)
	Udbyttestyrke		Trækstyrke		Forlængelse	Hårdhed	C	Si	Mn	S	P
	MPa	kg/mm²	MPa	kg/mm²	min	HB		Mindre end eller lig med		Mindre end eller lig med	Mindre end eller lig med
	Større end eller lig med	Større end eller lig med
	235	24	375-460	38-47	26%		0.12-0.22	0.35	0.30-0.70	0.045	0.045



55Q	Mekanisk egenskab						Kemisk sammensætning (%)
	Udbyttestyrke		Trækstyrke		Forlængelse	Hårdhed	C	Si	Mn	S	P
	MPa	kg/mm²	MPa	kg/mm²	min	HBW				Mindre end eller lig med	Mindre end eller lig med
	Større end eller lig med	Større end eller lig med	Større end eller lig med	Større end eller lig med		Større end eller lig med
			685	69		197	0.50-0.60	0.15-0.35	0.60-0.90	0.04	0.04



FAQ



Q: Hvordan skelner jeg S20 fra S18 skinner under en inspektion på stedet?

A:Mål den samlede højde; en ægte S20 skal være præcis 100,00 mm høj, hvorimod en S18 kun er 90 mm. Brug af den forkerte højde vil få dine fastgørelsesclips til at passe løst og forhindre S20-skinnesamlingsstangen i at justere korrekt.



Q: Hvad er det maksimale akseltryk for S20-skinner i minedrift?

A: Under standard svelleafstand på 600–800 mm understøtter S20-skinnen sikkert akseltryk på 2,5 til 3,5 tons. Overskridelse af denne grænse vil medføre, at 7,00 mm banen deformeres permanent, hvilket kompromitterer den strukturelle sikkerhed af hele banen.



Spørgsmål: Kan du levere tilpasset boring i henhold til vores S20-skinnetegning?

A: Ja, vi tilbyder fabriks-CNC-boring til standard- eller brugerdefinerede hulmønstre, der matcher din specifikke S20-skinnetegning nøjagtigt. Dette sikrer, at skinnerne kan boltes sammen umiddelbart efter ankomsten, hvilket eliminerer behovet for dyr og langsom boring på stedet.



Q: Er hovedbredden på 30 mm bred nok til tunge portalkranhjul?

A: Hovedet på 30,00 mm er designet til lette-til-mellemstore industrielle kraner; hvis din hjulbelastning er højere end 1,75 tons pr. hjul, kan du opleve "svampe". I disse tilfælde anbefaler vi at opgradere til et 55Q-materiale for at forbedre overfladens hårdhed og slidstyrke.



Q: Hvordan påvirker temperaturændringer S20 letbanesystemer?

A: Stålskinner udvider og trækker sig sammen, så du skal opretholde en 2–4 mm ekspansionsspalte inden for S20-skinnesamlingsstangsektionerne. Undladelse af at give dette mellemrum kan få sporet til at spænde eller "sol-knække" under ekstrem varme, hvilket fører til alvorlige afsporingsrisici.



Q: Hvorfor er den teoretiske vægt 19,80 kg/m i stedet for 20 kg/m?

A: "S20"-navnet er en nominel klassificering, men den præcise DIN 5901 konstruktionsvægt er 19,80 kg/m. Du skal bruge dette tal på 19,80 kg/m til alle fragtberegninger og strukturelle lastbærende designs- for at undgå dyre tekniske fejl.
